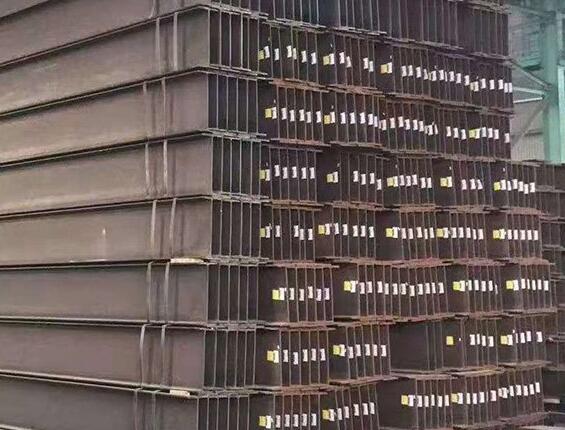

16mn工字钢

2022/3/2 来源：www.jhhl86.cn

工字钢简介：

工字钢也称钢梁（英文名称 I Beam)，是截面为工字形的长条钢材。工字钢分普通工字钢和轻型工字钢，H形钢三种。工字钢广泛用于各种建筑结构、 . .图册桥梁、车辆、支架、机械等。普通工字钢和轻型工字钢的翼缘由根部向边上逐渐变薄的，有一定的角度，普通工字钢和轻型工字钢的型号是用其腰高厘米数的阿拉伯数字来表示，腹板、翼缘厚度和翼缘宽度不同其规格以腰高( h)×腿宽(b)×腰厚(d)的毫数表示，如“普工160×88×6”，即表示腰高为160毫米，腿宽为88毫米，腰厚为6毫米的普通工字钢。/“轻工160×81×5”，即表示腰高为160毫米，腿宽为81毫米，腰厚为5毫米的轻型工字钢。普通工字钢的规格也可用型号表示，型号表示腰高的厘米数，如普工16#。腰高相同的工字钢，如有几种不同的腿宽和腰厚，需在型号右边加a b c 予以区别，如普工32#a、32#b、32#c等。热轧普通工字钢的规格为10-63#。经供需双方协议供应的热轧普通工字钢规格为12-55#。

工字钢用途：

普通工字钢，轻型工字钢，由于截面尺寸均相对较高、较窄，故对截面两个主袖的惯性矩相差较大，因此，一般仅能直接用于在其腹板平面内受弯的构件或将其组成格构式受力构件。对轴心受压构件或在垂直于腹板平面还有弯曲的构件均不宜采用，这就使其在应用范围上有着很大的局限。工字钢的使用应依据设计图纸的要求进行选用。

GB/T 706-1988 热轧工字钢尺寸、外形、重量及允许偏差：

型号	尺寸，mm						截面面积 cm2	理论重量kg/m	参考数值
	h	b	d	t	r	r1			X-X				Y-Y
	h	b	d	t	r	r1			Ix,cm4	Wx,cm3	ix,cm	Ix,Sx	Iy,cm4	Wy,cm3	iy，cm
10	100	68	4.5	7.6	6.5	3.3	14.345	11.261	245	49	4.14	8.59	33	9.72	1.52
12.6	126	74	5	8.4	7	3.5	18.118	14.223	488	77.5	5.2	10.8	46.9	12.7	1.61
14	140	80	5.5	9.1	7.5	3.8	21.516	16.89	712	102	5.76	12	64.4	16.1	1.73
16	160	88	6	9.9	8	4	26.131	20.513	1130	141	6.58	13.8	93.1	21.2	1.89
18	180	94	6.5	10.7	8.5	4.3	30.756	24.143	1660	185	7.36	15.4	122	26	2
20a	200	100	7	11.4	9	4.5	35.578	27.929	2370	237	8.15	17.2	158	31.5	2.12
20b	200	102	9	11.4	9	4.5	39.578	31.069	2500	250	7.96	16.9	169	33.1	2.06
22a	220	110	7.5	12.3	9.5	4.8	42.128	33.07	3400	309	8.99	18.9	225	40.9	2.31
22b	220	112	9.5	12.3	9.5	4.8	46.528	36.524	3570	325	8.78	18.7	239	42.7	2.27
25a	250	116	8	13	10	5	48.541	38.105	5020	402	10.2	21.6	280	48.3	2.4
25b	250	118	10	13	10	5	53.541	42.03	5280	423	9.94	21.3	309	52.4	2.4
28a	280	122	8.5	13.7	10.5	5.3	55.404	43.492	7110	508	11.3	24.6	345	56.6	2.5
28b	280	124	10.5	13.7	10.5	5.3	61.004	47.888	7480	534	11.1	24.2	379	61.2	2.49
32a	320	130	9.5	15	11.5	5.8	67.156	52.717	11100	692	12.8	27.5	460	70.8	2.62
32b	320	132	11.5	15	11.5	5.8	73.556	57.741	11600	726	12.6	27.1	502	76	2.61
32c	320	134	13.5	15	11.5	5.8	79.956	62.765	12200	750	12.3	26.8	544	81.2	2.61
36a	360	136	10	15.8	12	6	76.48	60.037	15800	875	14.4	30.7	552	81.2	2.69
36b	360	138	12	15.8	12	6	83.68	65.689	16500	919	14.1	30.3	582	84.3	2.64
36c	360	140	14	15.8	12	6	90.88	71.341	17300	962	13.8	29.9	612	87.4	2.6
40a	400	142	10.5	16.5	12.5	6.3	86.112	67.598	21700	1090	13.9	34.1	660	93.2	2.77
40b	400	144	12.5	16.5	12.5	6.3	94.112	73.878	22800	1140	15.6	33.6	692	96.2	2.71
40c	400	146	14.5	16.5	12.5	6.3	102.112	80.158	23900	1190	15.2	33.2	727	99.6	2.65
45a	450	150	11.5	18	13.5	6.8	102.446	80420	32200	1430	17.7	38.6	855	114	2.89
45b	450	152	13.5	18	13.5	6.8	111.446	87.485	33800	1500	17.4	38	894	118	2.84
45c	450	154	15.5	18	13.5	6.8	120.446	94.55	35300	1570	17.1	37.6	938	122	2.79
50a	500	158	12	20	14	7	119.304	93.654	46500	1860	19.7	42.8	1120	142	3.07
50b	500	160	14	20	14	7	129.304	101.504	48600	1940	19.4	42.4	1170	146	3.01
50c	500	162	16	20	14	7	139.304	109.354	50600	2080	19	41.8	1220	151	2.96
56a	560	166	12.5	21	14.5	7.3	135.435	106.316	65600	2340	22	47.7	1370	165	3.18
56b	560	168	14.5	21	14.5	7.3	146.635	115.108	68500	2450	21.6	47.2	1490	174	3.16
56c	560	170	16.5	21	14.5	7.3	157.835	123.9	71400	2550	21.3	46.7	1560	183	3.16
63a	630	176	13	22	15	7.5	154.658	121.407	93900	2980	24.5	54.2	1700	193	3.31
63b	630	178	15	22	15	7.5	167.258	131.298	98100	3160	24.2	53.5	1810	204	3.29
63c	630	180	17	22	15	7.5	179.858	141.189	102000	3300	23.8	52.9	1920	214	3.27
